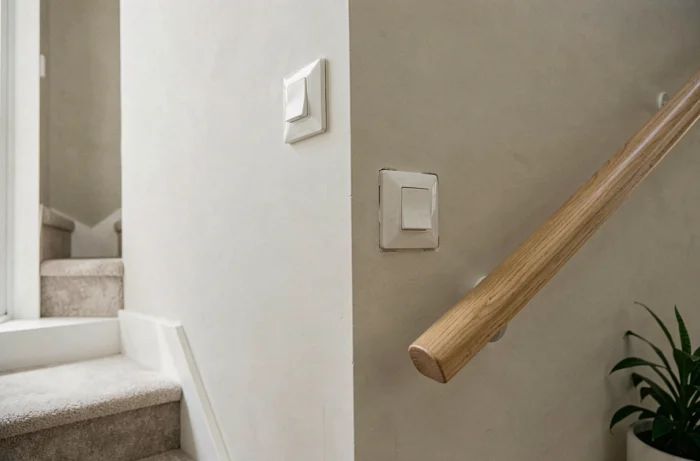

Le branchement d’un interrupteur va-et-vient reste l’un des montages les plus courants en installation domestique. Deux interrupteurs, un même luminaire, la possibilité d’allumer ou d’éteindre depuis deux endroits distincts : le principe est simple, mais le câblage réserve quelques subtilités que les schémas classiques n’expliquent pas toujours.
Conformité NF C 15-100 : ce qui change pour un nouveau circuit va-et-vient
La plupart des tutoriels décrivent le câblage sans aborder la question réglementaire. Pour un particulier qui ajoute un circuit d’éclairage (même un simple va-et-vient dans un couloir), la norme applicable dépend de la date du projet.
Le CONSUEL a rappelé que si la date de permis de construire, de déclaration préalable, de signature du marché ou de commande est postérieure au 31 août 2025, c’est l’édition 2024 de la NF C 15-100 qui s’applique. Schneider Electric a confirmé cette échéance dans sa présentation de la nouvelle série, publiée fin août 2024.
En rénovation, la norme n’est pas rétroactive : un ancien montage va-et-vient correct mais réalisé sous une édition précédente reste conforme tant qu’il n’est pas modifié. En revanche, tout tronçon nouvellement créé ou lourdement modifié doit respecter l’édition en vigueur. Déplacer un point lumineux ou tirer un nouveau circuit d’éclairage suffit à déclencher cette obligation.
Avant de commencer, vérifiez donc si votre projet relève d’une simple substitution d’interrupteur (pas de contrainte normative nouvelle) ou d’une création de circuit (conformité à l’édition 2024 requise pour les projets postérieurs à la date mentionnée). Cette distinction conditionne le choix du matériel et la section de câble.
Fil de phase, navettes et retour lampe : anatomie du circuit va-et-vient
Le va-et-vient repose sur un principe que beaucoup de bricoleurs connaissent sans toujours le maîtriser : seul le fil de phase transite par les interrupteurs. Le neutre et la terre rejoignent directement le luminaire depuis le tableau électrique, sans passer par les boîtiers d’interrupteur.
Quand on souhaite installer une branche va et vient chez soi, il faut identifier trois éléments dans le circuit :
- La phase, en provenance d’un disjoncteur dédié du tableau, arrive sur la borne L (ou borne commune) du premier interrupteur.
- Deux fils navettes relient les bornes 1 et 2 du premier interrupteur aux bornes 1 et 2 du second. Ce sont eux qui permettent le basculement.
- Le retour lampe part de la borne L du second interrupteur vers le luminaire, fermant ainsi le circuit.
L’erreur la plus fréquente consiste à inverser la phase et le retour lampe, ou à croiser les navettes entre les deux boîtiers. Le résultat : un interrupteur fonctionne, l’autre non, et le diagnostic devient vite frustrant.
Erreurs de câblage fréquentes et diagnostic concret
Un montage va-et-vient qui ne fonctionne pas à moitié trahit presque toujours le même problème : les navettes ne sont pas raccordées aux mêmes bornes sur les deux interrupteurs. Sur certains modèles, le marquage des bornes varie. Un « 1 » chez un fabricant peut correspondre à un « L1 » chez un autre.
Pour diagnostiquer, procédez avec un multimètre en position continuité, alimentation coupée. Testez chaque navette entre les deux boîtiers pour vérifier qu’elles relient bien borne 1 à borne 1 et borne 2 à borne 2. Si vous constatez un croisement, il suffit d’inverser les deux navettes sur l’un des interrupteurs.
Autre piège en rénovation : les anciennes installations utilisent parfois des fils de couleur non standard. La norme impose le bleu pour le neutre et le vert-jaune pour la terre, mais les navettes et la phase peuvent varier selon l’époque de l’installation. Un repérage au multimètre reste le seul moyen fiable d’identifier chaque conducteur dans un boîtier ancien.
Cas particulier du remplacement à l’identique
Remplacer un interrupteur va-et-vient par un modèle neuf de même type (même nombre de bornes, même marque) ne pose généralement pas de difficulté. Repérez la position de chaque fil avant de démonter l’ancien mécanisme, photographiez le câblage, puis reproduisez le raccordement sur le nouveau.
Le problème survient quand on change de gamme ou de fabricant. L’emplacement des bornes diffère, et le marquage n’est pas universel. Comparez systématiquement les schémas fournis avec chaque mécanisme avant de rebrancher.
Section de câble et protection au tableau électrique
Un circuit d’éclairage en va-et-vient se protège par un disjoncteur au tableau. La section de câble courante pour un circuit d’éclairage domestique reste le cuivre de faible section, mais la longueur du parcours entre le tableau et les interrupteurs peut imposer un dimensionnement supérieur pour limiter les chutes de tension.
Pour le raccordement au tableau, le circuit d’éclairage doit disposer de son propre disjoncteur. Regrouper un va-et-vient avec d’autres circuits sur un même disjoncteur est techniquement possible dans la limite du nombre de points lumineux autorisés par la norme, mais complique le diagnostic en cas de problème.
- Vérifiez la section de câble entre le tableau et le premier interrupteur, puis entre les deux interrupteurs, puis entre le second interrupteur et le luminaire.
- Assurez-vous que le disjoncteur correspond au calibre adapté au circuit d’éclairage.
- En cas de doute sur le dimensionnement, un électricien peut mesurer la chute de tension réelle sur le parcours.
La question de la conformité se pose aussi au niveau du tableau : un circuit ajouté doit être repéré et identifié. Un simple marquage sur le capot du disjoncteur suffit, mais son absence peut poser problème lors d’un contrôle ou d’une revente.
Le montage va-et-vient ne présente pas de difficulté technique majeure pour un bricoleur averti, à condition de respecter l’ordre des raccordements et de vérifier chaque connexion avant la remise sous tension. La seule variable qui change réellement la donne, c’est le cadre normatif applicable à votre projet : substitution simple ou création de circuit, la réponse conditionne tout le reste.
